音乐舞蹈培训学校施工图

音乐舞蹈培训学校施工图设计指南

一份完整的音乐舞蹈培训学校施工图，不仅仅是建筑结构的图纸，更是一个融合了声学、光学、人体工程学、安全规范和美学的系统工程，其核心目标是：为师生创造一个安全、舒适、高效且能激发艺术灵感的空间。

第一部分：总体设计原则与前期规划

在绘制具体图纸前,必须明确以下核心原则：

1. 功能分区明确： 将教学区、办公区、公共区、辅助区清晰分离,避免人流交叉干扰。
2. 声学设计优先： 这是音乐舞蹈学校的灵魂，不同功能区域对声学的要求截然不同,必须专项设计。
3. 安全至上： 地面防滑、空间高度、紧急疏散、消防安全是重中之重。
4. 人性化与舒适性： 考虑采光、通风、温度、更衣淋浴等细节,提升用户体验。
5. 灵活性与可扩展性： 设计应具备一定的灵活性,以适应未来课程调整或规模扩张。

第二部分：核心功能区域施工图详解

以下是各个功能区域的施工图设计要点，您可以将这些要点提供给设计师,确保设计不遗漏关键项。

舞蹈厅

舞蹈厅是学校的核心,其施工图设计最为复杂。

• 平面布局图:


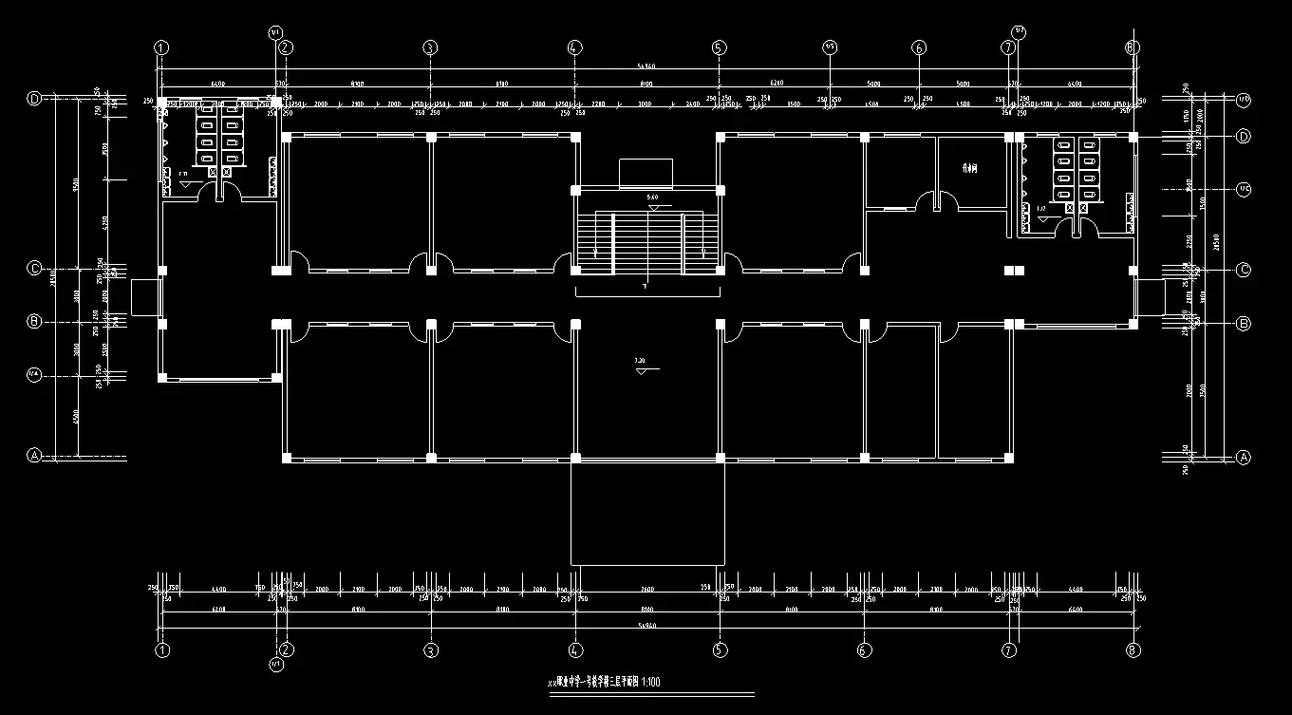

  （图片来源网络，侵删）
  • 尺寸与比例： 面积建议不小于120㎡，长宽比尽量接近1:1或3:2，避免狭长空间，层高建议不低于3.6米。
  • 功能分区： 明确划分主教学区、把杆区、辅助练习区、教师示范区。
  • 门窗位置： 门应设置在角落，避免占用完整墙面，窗户宜采用高侧窗或双层中空玻璃，避免阳光直射影响视觉和地面反光，需设置窗帘盒,用于安装遮光帘。
  • 储物： 沿墙设置嵌入式储物柜或独立储物间，用于存放把杆、瑜伽垫、泡沫轴等器材。

• 地面铺装图:

  • 材料： 必须使用专业舞蹈地胶，具有防滑、减震、回弹、耐磨、易清洁的特性。
  • 施工： 地胶铺设需平整无缝，与墙边、踢脚线紧密贴合，踢脚线建议使用与地胶同色或弧形收边,防止绊倒。

• 墙面与顶面图:

  • 墙面： 采用吸音材料（如吸音板、软包、吸音毡），减少声音反射，避免产生混响，镜面墙是必需品，应使用5mm以上安全钢化玻璃，底部需有防撞条，镜面墙一侧应为实体墙,另一侧可设计为玻璃幕墙或观察窗。
  • 顶面： 采用吸音吊顶（如矿棉板、吸音石膏板），并预留充足的筒灯、射灯位置，用于营造不同氛围的灯光效果，需预留空调出风口、新风系统口、消防喷淋头和烟感器。

• 声学设计图:

  • 目标： 控制混响时间（通常在1.0-1.5秒）,提供清晰的声音环境。
  • 措施： 结合墙面吸音材料、顶面吸音吊顶、以及地面地胶的吸音特性，进行综合设计,必要时可设置声学扩散体。

• 电气与照明图:


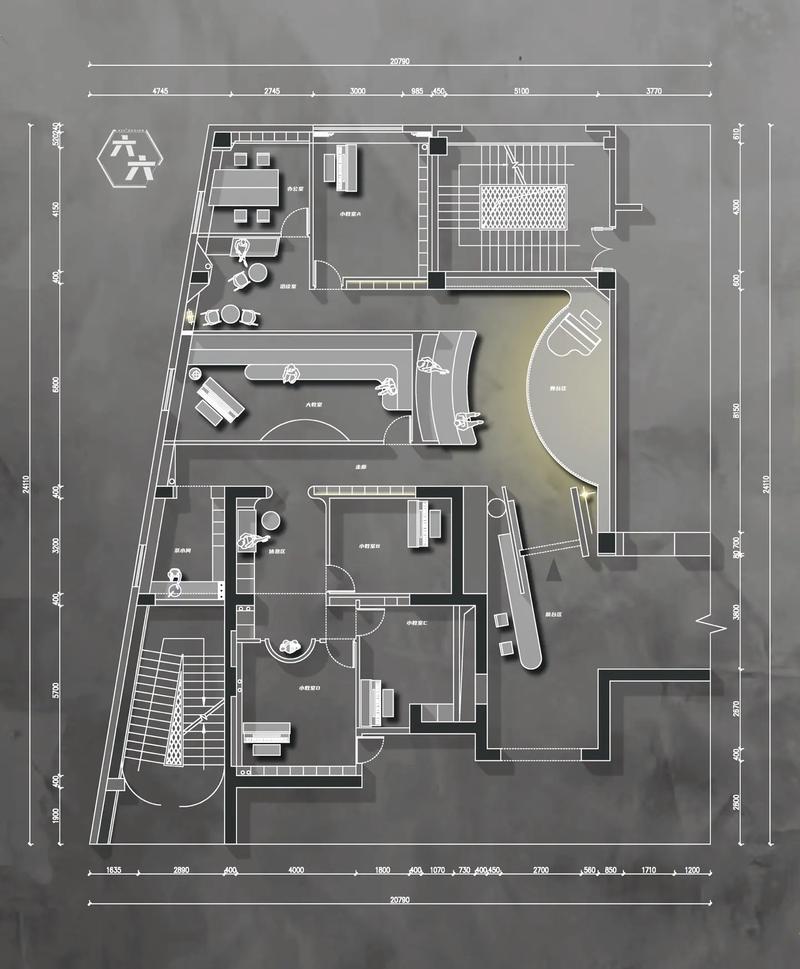

  （图片来源网络，侵删）
  • 照明： 采用分区、分组控制的灯光系统，包括：
    • 基础照明： 高效节能的筒灯或平板灯。
    • 重点照明： 轨道射灯,用于照亮教师示范区。
    • 氛围照明： 可调光的面光灯或染色灯,用于表演或剧目排练。
  • 插座： 沿墙均匀布置，高度约30cm，方便连接音响、播放设备等,地面可预留地插。

• 给排水图:

  • 需求： 通常不需要给排水,但需考虑清洁用水的接入口。

琴房/音乐教室

琴房对声学要求极高，需要做到“隔声”与“吸声”并重。

• 平面布局图:

  • 尺寸： 建议6-8㎡,保证钢琴或乐器有足够空间。
  • 隔声： 琴房之间、琴房与走廊之间必须采用重墙结构（如240mm砖墙或双层隔音墙体），并设置声闸（双层门，中间有缓冲空间）。
  • 门窗： 门必须为专业隔声门，窗户为双层或三层中空隔声窗，门缝、窗缝需加装密封条。

• 地面铺装图:

  • 材料： 可选用木地板、PVC地板或地毯,以增加吸音和脚感舒适度。

• 墙面与顶面图:

  • 墙面/顶面： 全部采用强效吸音材料，如吸音棉、吸音板，甚至可以做成不规则形状的扩散体，消除驻波,让声音更均匀。
  • 观察窗： 在面向走廊的墙上设置双层隔声观察窗,方便外部查看教学情况而不干扰内部。

• 声学设计图:

  • 目标： 极短的混响时间（<0.6秒），保证乐器和人声的清晰度,防止声音在室内过度反射。
  • 措施： “硬包”处理,即用吸音材料包裹除地面外的所有表面。

• 电气与照明图:

  • 照明： 提供柔和、均匀的照明,避免眩光。
  • 插座： 充足的电源插座，位置合理，方便连接电子琴、调音台、电脑等设备,需预留空调插座。
  • 空调/新风： 强烈建议安装独立空调和新风系统,以保证空气流通且不产生噪音。

公共区域 (大厅、走廊、休息区)

• 平面布局图:

  • 大厅： 设计简洁大气，设置咨询台、学校LOG墙、课程表展示区，确保人流顺畅,避免拥堵。
  • 走廊： 宽度不小于2.4米，方便人流和少量设备搬运，墙面可设置学生作品展示区、公告栏。

• 地面铺装图:

  • 材料： 大厅建议使用大理石、瓷砖或高级地砖，显得专业、整洁,走廊可使用耐磨的复合地板或同质透心PVC地板。

• 墙面与顶面图:

  • 墙面： 可采用乳胶漆、木饰面或文化石等不同材质进行分区设计,增加空间层次感。
  • 顶面： 简洁的平顶或造型顶，配合筒灯、射灯提供基础照明。

• 电气与照明图:

  • 照明： 整体明亮，重点区域（如咨询台、LOG墙）可加强照明。
  • 监控： 大厅和走廊需安装24小时监控摄像头,保障安全。

辅助功能区

• 更衣/淋浴间:

  • 平面： 分男女区，设置独立隔间、更衣柜、长凳、淋浴位、镜子。
  • 地面： 防滑地砖,并设置地漏。
  • 墙面： 防水、易清洁的瓷砖,做到顶。
  • 给排水： 必须有完善的上下水系统,热水供应。
  • 通风： 必须有良好的排风系统,防止潮湿和异味。

• 办公室/接待室:

  • 平面： 包含前台、独立办公室、会议室、教师休息室。
  • 要求： 标准办公环境，注重采光和通风，网络、电话线路齐全。

• 卫生间:

  • 要求： 标准公共卫生间设计，无障碍设施，防滑地面,良好的通风。

• 设备/器材库:

  • 平面： 独立房间,位于后勤区。
  • 要求： 承重能力强（考虑存放钢琴等重物）,有良好的通风和干燥措施。

第三部分：专项系统施工图

这些图纸由专业公司（如声学公司、消防公司）深化设计,但总图设计中必须预留条件。

1. 空调与新风系统图:

   • 需求： 所有教室（尤其琴房）必须独立控制,避免交叉污染和噪音干扰。
   • 设计： 风口位置需精心设计，避免直吹人体和影响声学效果,新风系统保证室内空气质量和负离子浓度。

2. 消防系统图:

   • 需求： 严格遵守消防规范。
   • 疏散指示、应急照明、烟感、喷淋、消防栓、防火门、安全出口的设置必须清晰、合规,疏散通道必须保持畅通。

3. 弱电系统图:

   网络综合布线（覆盖所有教室和办公室）、监控布线、背景音乐系统、门禁系统等,所有教室预留投影仪或电子白板接口。

第四部分：图纸清单

一份完整的施工图通常包括但不限于以下部分：

• 图纸目录
• 设计说明 (含声学、消防等专项说明)
• 总平面图
• 各层平面图

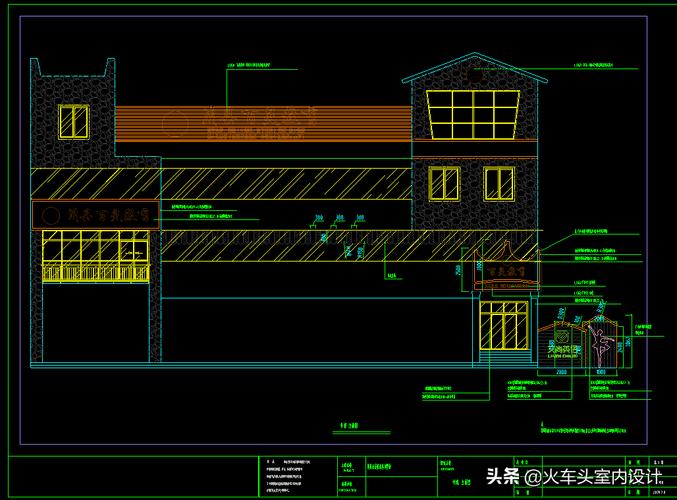

• 立面图 (主要外立面和内立面)
• 剖面图 (关键空间的垂直关系)
• 地面铺装图
• 天花布置图 (含灯具、风口、喷淋、烟感等)
• 开关插座图
• 给排水平面图
• 暖通空调平面图
• 消防平面图
• 弱电综合布线图
• 主要节点详图 (如舞台、看台、特殊墙面构造等)

建议： 在项目启动时，就寻找有文化/教育类项目经验，特别是懂得声学设计的设计院或设计工作室，他们能更好地理解您的需求，将艺术与功能完美结合,避免后期因声学等问题导致的昂贵返工。
